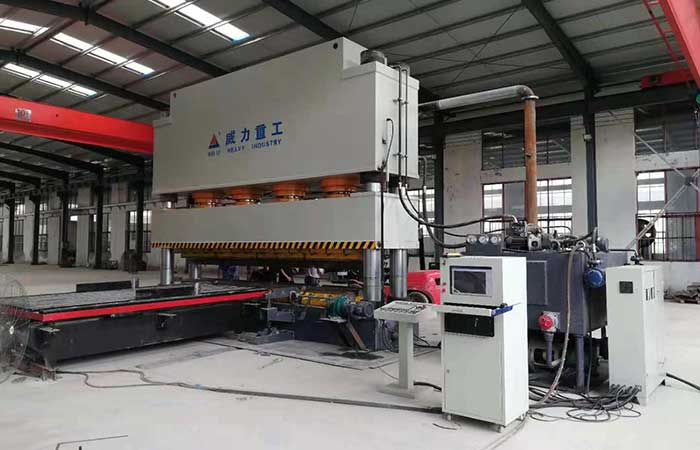

1600噸龍門(框式)1600噸龍門液壓機為框架式結構，是一款型號為YW22-1600T的框架式液壓機，機身采用計算機優化設計，全鋼板焊接，四角八面導軌，導向精度高，抗片載能力強。具有獨立的液壓和電氣系統。液壓控制采用整體式二通插裝閥集成控制。動作可靠，使用壽命長。采用按鈕集中控制，可實現調整、手動、半自動三種操作方式和定壓、定程兩種成型工藝，具有保壓延時功能，延時時間可調。工作壓力，行程可在規定范圍內調節。本機器有獨立的動力結構和電器系統，采用按鈕集中控制，高有點動；本機器的工作壓力、壓制速度和行程范圍可根據需要在規定的范圍內任意調節，并能完成上壓成型和定程成型兩種工藝方式。

1600噸龍門液壓機適用范圍：

1600噸龍門液壓機適用于金屬材料的壓制工藝，如彎曲、翻邊、擠壓、成型以及校正、壓裝等；汽車零部件：車身覆蓋件、制動片、底身、油箱；家用電器：洗滌槽、壺具、不銹鋼用具等?？蓮V泛應用于切斷、沖孔、落料、彎曲、鉚合和成形等工藝。通過對金屬坯件施加強大的壓力使金屬發生塑性變形和斷裂來加工成零件。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉伸、粉末冶金、壓裝等等。

1600噸龍門(框式)液壓機液壓系統：

1、1600噸龍門(框式)液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。
2、液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。
3、主油泵為軸向柱塞泵,性能穩定。
4、油箱為鋼板焊接結構，1600噸龍門(框式)液壓機設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。
5、主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。
6、壓力表：1600噸龍門(框式)液壓機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。
7、壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

1600噸框架式龍門液壓機主要結構及技術要求：

1、1600噸龍門液壓機為龍門框架式。本體由上梁、工作臺、方立柱、滑塊、液壓站、油缸等構成。上梁、工作臺、框架構成一個封閉的受力空間。
2、上梁為箱形結構的鋼板焊接件，內裝有主工作油缸，液壓傳動裝置和油箱等。
3、油缸缸體采用35#鍛件，活塞桿采用45#鍛件，活塞桿與滑塊通過卡環連接?；钊麠U經調質、鍍硬鉻，提高了耐磨度。這款1600噸液壓機油缸內的導套處裝有密封圈，并且有足夠的導向長度。因此能保證使用壽命和無滲漏。
4、1600噸框架式液壓機主要構件上梁、滑塊、方柱、底座均為全鋼板整體焊接結構，鋼板采用性能優良而且焊接性能好的Q235-A鋼板，焊接采用CO2氣體保護焊，焊后消除應力，使其具有良好的強度及剛度。各大件都在數控鏜銑床上加工，精度按標準執行。

設備安裝調試及試車

1.安裝：

1600噸龍門(框式)液壓機主機和液壓控制（泵站）為一體型，隨機出廠的有使用說明書及易損密封件。
機器到廠后，檢查機器有無磕碰或損壞等，機器吊運時要注意安全。本壓力機應安裝在干燥無粉塵污染的混凝土基礎上，工作臺部分保持水平安裝，整機穩定無震動。然后連接油缸與液壓控制部分的油管，調整主機工作臺水平即可工作。
由于運輸震動，應檢查各部分是否松動，用相關工具重新緊固。
油箱內注入已46號抗磨液壓油，檢查電器設備是否完好。

2.試車：

開機前必須了解1600噸龍門(框式)液壓機的結構原理及性能，開機前應使電動機點動2~3次確定無異常時才能正常運轉，應注意電動機的旋轉方向是否正確。如反向，請對調其中二相電源線即可。
第一次試車及每次更換液壓油后試車均要把溢流閥壓力調至最小值，待油泵運轉正常后，稍微調高壓力（活塞桿上下可移動即可）使活塞上下全過程運動幾次以排凈系統內空氣，然后才可試壓工作。

1600噸龍門液壓機維修保養工作：

1、1600噸龍門液壓機用油必須經嚴格過濾才可注入油箱，其油位不能低于油標指示處。
2、油箱每半年清洗并更換新油一次，第一次更換油時間不應超過三個月，其油液可重新過濾后再用一次。
3、活動橫梁導套與立柱應定期注油進行潤滑。
4、推薦使用N46號抗磨液壓油或N46號低凝液壓油。
5、每半年應檢查壓力表一次。
6、機器長期停用時，應將各處漏加工表面擦干凈并涂防銹油。

售后服務及承諾：

1、1600噸龍門(框式)液壓機質量、規格及性能符合合同規定，在正確安裝、妥善使用和保養的前提下，機床自到出廠之日起12個月為質保期，質保期內設備出現質量問題供方接到需方通知應立即做出回應，電話解決不了應派人到達需方廠內處理解決。
2、超過質保期，甲方繼續為客戶提供維修服務，并依據收費標準收取零件成本費及維修費用。
3、由乙方人為因素、操作不當及不可抗力造成1600噸龍門(框式)液壓機故障及損壞不在機器質保范圍內。
