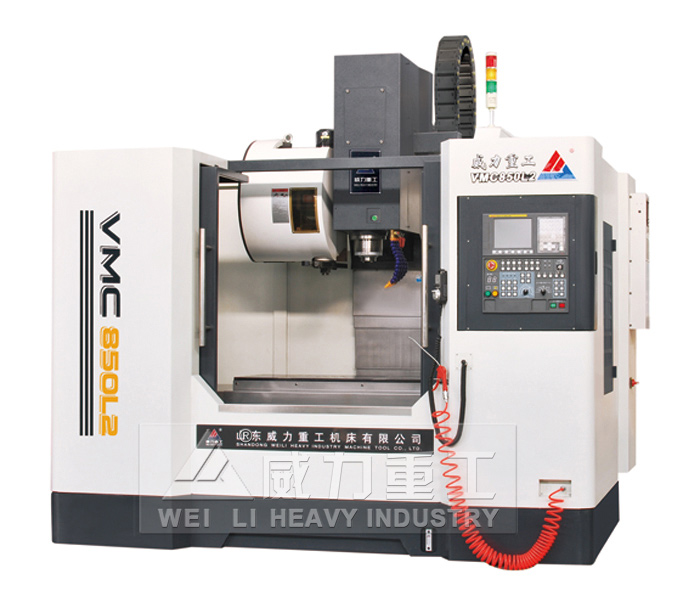

VMC850立式加工中心主要結構特點：
★高剛性：采用床身式加工中心結構，機床由底座、滑座、工作臺、立柱、主軸箱組成；主要基礎件均經有限元結構分析，結構合理，剛性大。
★★機床采用臺灣進口的高速高精高剛性主軸單元，主軸材質選用高性能合金剛，選用NSK主軸專用的P4級高速精密軸承，并使用NSK指定高速潤滑脂，主軸轉速達8000rpm，主軸徑向跳動小于0.005/300。主軸可實現中心出水或主軸鼻端出水的冷卻方式，主軸配置中心出氣功能，可吹掉刀柄錐部粘有的切屑等雜物，保護主軸及刀柄的壽命。
★★X、Y、Z方向進給采用C3級雙螺母預加載荷之精密滾珠絲杠，伺服電機通過大扭矩低慣量進口彈性聯軸器與絲杠直聯，絲杠支承采用預拉伸結構，能消除傳動背隙并預先補償機床長時間運轉中熱變形對精度的影響，確保定位精度和重復定位精度。

主要技術參數	Specifications	Units	VMC850	VMC850L2
X/Y/Z軸行程	X/Y/Z axis stroke	mm	850x500x550	850x500x550
主軸端面至工作臺	The spindle end face to the workbench	mm	110-610	110-610
主軸中心至立柱導軌	Spindle center to guide the post	mm	560	560
X/Y/Z軸快速移動	X/Y/Z axis moving fast	mm/min	18x18x18	20x20x18
切削進給	A cutting feed	mm/min	1-5000	1-5000
工作臺面積	Table size	mm	500x1050	500x1050
最大承重	The largest bearing	Kg	600	450
T型槽	T slot	mm	5x18x90	5x18x90
主軸轉速	Spindle speed	rpm	8000	8000
主軸直徑	The spindle diameter	mm	70	70
主軸錐孔	The spindle taper hole		BT40	BT40
主軸拉釘	Main shaft rivet		MAS-P40T-1	MAS-P40T-1
主軸拉刀力	The spindle broach force	KN	8	8
主電機功率	Main shafe rivet	KW	7.5/11	7.5/11
刀庫類型	Knife library type		斗笠式 Hat type	斗笠式 Hat type
刀庫刀位	Library knife a		16	16
最大刀具直徑	The largest diameter cutter	mm	80/130	80/130
最大刀具長度	The biggest tool length	mm	300	300
最大刀具重量	Maximum tool weight	Kg	6	6
機床外形尺寸(長x寬x高)	Machine tool appearance size(length x width x herght)	mm	2700x2150x2700	2700x2150x2700
機床凈重	Machine net weight	Kg	5700	5700
