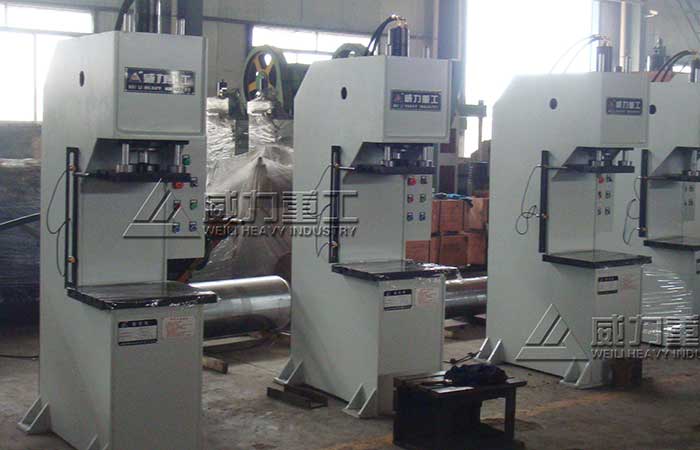

3噸單柱液壓機是山東威力重工生產的一款型號為YW41-5T的3噸汽車襯套智能壓裝單柱（單臂）液壓機，機身為C型單臂式結構，采用全鋼板CO2焊接，焊接后通過回火時效處理，確保機身永不變形。液壓系統位于機身內，外型美觀，操作方便，可擴寬工作范圍，利用三面空間加長液壓缸行程（可選裝）。3噸單柱液壓機可實現調整、手動、半自動操作方式，操作方便。工作壓力行程可在規定范圍內調節。可擴寬工作范圍，利用三面空間，加長液壓缸行程（可選裝），可伸縮246mm-800mm，可預置工作壓力，液壓系統散熱裝置，電子數碼噸位顯示（可選裝）。

3噸單柱液壓機適用范圍及行業：

1、非金屬材料，粉末冶金制品的壓制，軸類零件的校正，套類零件的壓裝以及金屬制品的整形、切邊等工藝。
2、適用于軸類零件、型材的校正和軸套類零件的壓裝。
3、是發動機制造業、汽車業等行業中如減震器，軸套類零件需進行位移，壓力精確控制的場合中使用的全自動壓裝設備；同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作。
4、也可用于壓制要求不很?chē)?yán)格的粉末制品、磨料制品的成型以及塑料制品、絕緣材料的壓制成型；。
5、適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用。

主要機械部件、機構：

1）3噸單柱液壓機上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。
2）3噸汽車襯套智能壓裝單柱（單臂）液壓機上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。
3）滑塊：箱形結構的鋼板焊接件，導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性。滑塊下平面有T形槽用于安裝模具。
4）上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。
5）工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。
6）油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。
7）3噸單柱液壓機工作臺下方可裝頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。
8）螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。
9）限位裝置：位于3噸單柱液壓機主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

液壓系統：

1）3噸單柱液壓機的液壓動力機構位于機身內部，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。
2）3噸單柱液壓機液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。
3）主油泵為軸向柱塞泵，性能穩定。
4）油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。
6）3噸汽車襯套智能壓裝單柱（單臂）液壓機主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。
6）壓力表：3噸單柱液壓機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。
7）壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

電氣系統：

1）3噸單柱液壓機設有獨立的電氣控制系統，繼電器或PLC控制系統（PLC另加價），采用按鈕集中控制。
2）3噸單柱液壓機電源為AC380V，50HZ；指示燈電壓為380V。

操作系統：

1）3噸單柱液壓機可實現調整和半自動兩種操作方式。
2）調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于3噸單柱液壓機調整及更換模具時。
3）半自動：按壓工作按鈕，完成一次工藝循環。（半自動動作也可跟據用戶要求設定）
4）滑塊行程由行程控制裝置調整。
5）主缸由遠程調壓閥進行調壓。

 安全裝置：

1）靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括3噸單柱液壓機電機停止運行。
2）3噸單柱液壓機電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。
3）3噸汽車襯套智能壓裝單柱（單臂）液壓機主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。
4）超載保護：3噸單柱液壓機液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。
5）超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。
